巖石應力計
概述

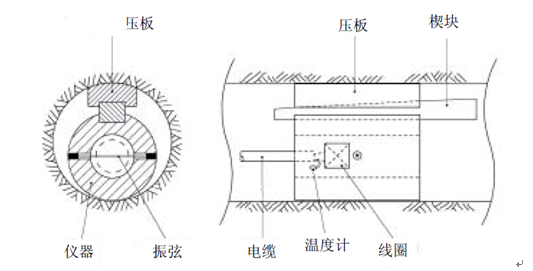

    VSP530型振弦式巖石應力計用于測量彈性巖體中應力變化，應力計包括可緊嵌入巖石鉆孔內的高強度剛性探測環，探測環由于巖石應力變化而產生變形，通過張拉在另一個直徑上的鋼弦測量出來，巖石應力的變化引起張拉鋼弦的共振頻率的變化，兩者的關系通過每個應力計的標定數據得出?？赏奖O(jiān)測埋設點溫度。
產品特點
    鉆孔安裝、簡單方便、可根據孔徑不同，調節安裝直徑
    長期穩定, 適合自動監測

主要技術參數

注：1、F.S表示滿量程輸出；
       2、超量程：允許額定量程的1.2倍；
       3、可根據客戶要求額外增加智能芯片，將傳感器編號、參數等信息錄入其中；
       4、如所需傳感器量程或尺寸，不在上表中，可定制。
一般計算公式
      б=k(Fi-Fo)
式中 б—被測應力計載荷值；
     K —應力計的標定系數，由制造商給出；
     Fo—應力計零點輸出模數值；
     Fi—應力計對應于б實時測量得到的模數值。
注：1、計算所得物理量的符號，正值為壓力增大，負值為壓力減小。
    2、F=Hz*Hz/1000，即模數值為頻率值平方的千分之一。
    3、單支傳感器參數，如K值等，詳見傳感器合格證。
    4、在計算時，請注意統一各參數的數量級、單位。
安裝埋設方法
    1、安裝前對應力計零點讀數進行檢驗是否正常，若有熱敏電阻還要檢查溫度。
    2、應力計引出電纜為YSTP-4型四芯屏蔽電纜，紅、黑、綠、白線對應接讀數儀表(GT204A振弦讀數儀)紅、黑、綠、白線。紅、黑為測頻率信號，綠、白為測溫度值。
    3、造孔：要求孔徑與應力計安裝時允許外徑吻合(應力計楔塊和壓板未加載前有效外徑，如VSP530型孔徑為φ74-77mm)。

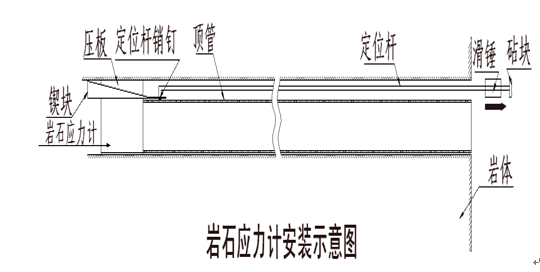

    4、應力計的安裝是通過在儀器和孔壁上的壓板之間的楔入楔塊裝置，可達到指定的預加荷載值。
    5、安裝應力計時，用φ50mm鋼管(頂管)，φ8mm帶銷釘?shù)亩ㄎ焕瓧U，將拉桿銷釘鉤住應力計楔塊細端上φ6mm孔，一同將應力計推入孔中，直至達到指定深度。如果用于垂直方向測量，楔塊，壓板組件的方位，應該始終在頂管的頂部。
    6、通過滑錘向外的作用力，猛擊一下定位拉桿上的砧塊，這樣使楔塊楔入壓板中，進而使其向孔壁膨脹。通過讀數儀表觀察讀數的變化，可小量預加載但預載后的讀數不能低于預加載前的零讀數，不斷來回滑錘擊動砧塊，直到得到指定的讀數值。注意：在應力計安裝固定后一、兩天內，初始讀數可能會略有變化，待讀數穩定后即可作為初始計算值。
   7、對于多支應力計安裝在一個孔內，布置電纜應從第二只應力計開始,從應力計的一側走線，要保持這些電纜呈拉緊狀態。



驗收與保管
    1、用戶開箱驗收儀器，應先檢查儀器數量與裝箱清單是否相符、是否含有對應安裝附件、合格證及相關資料，如有不符合者，請與我公司聯系；
    2、對于箱內儀器，先用250V兆歐表及任意型式的頻率讀數儀檢查常溫常壓下絕緣電阻與頻率初值，若有異常，應與本公司聯系；
    3、開箱后的儀器應放在濕度小于80%的房間內保存，室內不應含有腐蝕性氣體，存放環境須干燥，通風，搬運時小心輕放。
